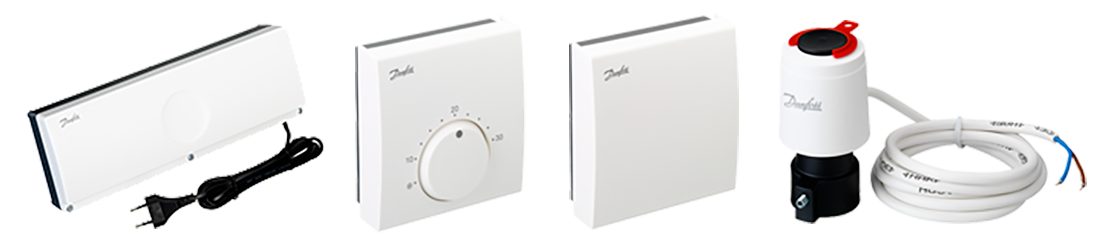

Trådbunden anslutningsbox FH-WC

Art. nr: 11010

FH-WC är en anslutningsbox för användning i vattenbaserade golvvärmesystem som försörjs via ett förgreningsrör.

FH-WC är en kopplingsbox för upp till 10 termoställdon för rumstermostater. FH-WC har två potentialfria reläkontakter för reglering av en cirkulationspump och en brännare. Reläerna aktiveras när minst en termostat kräver värme.

Strömförsörjning: 230 VAC ± 10%

Antal utgångar: 10

Utsignal: 24 VAC

Max. last per utgång: 3W (endast 1 ställdon per utgång)

Relä för pump och brännare: Max. last 230 V AC (2 A)

Omgivningstemperatur: 0 till 50⁰C

Transporttemperatur: -20 till 60⁰C

IP-klass: 20

Anslutningskabel : 2 m

Vikt: 1,5 kg

Invändig säkring: F 0,2 A

Datablad FH-WC Anslutningsbox

Rumstermostat FH

De elektroniska rumstermostaterna FH-WT/P/S används för styrning av rumstemperaturen i ett rum, huvudsakligen i vattenbaserade golvvärmesystem. Samtliga termostater är försedda med en enkel max och min begränsning av inställningsområde såväl som termisk återföring för ökad noggrannhet. Lysdiod bakom kåpan indikerar värmebehov.

Matningsspänning: 24 V ac (50/60 Hz)

Temperaturområde: 6 till 30⁰C

Hysteres: 0,5⁰C

Omgivningstemperatur: 0 till 50⁰C

Transporttemperatur: -20 till 60⁰C

Kapslingsgrad: IP 20

Vikt: 100 g

Datablad FH-WT och FH-WP

Termoställdon TWA-A

Art. nr: 11080 - Termoställdon TWA-A NC 24V

TWA är en liten motor som kan användas tillsammans med elektriska on/off regleringar för styrning av olika typer av ventiler och fördelare till golvvärme.

TWA har en indikator som visar om ventilen är i öppet eller stängt läge. TWA kan användas tillsammans med Danfoss ventiler RA, RAVL, RAV och RTD samt golvvärmefördelare FHD.

TWA finns även för ventiler med anslutning M30 x 1,5 från TA Hydronic, Heimeier, MNG och Oventrop.

TWA finns i versioner med 24 V AC/DC eller 230 V AC matningsspänning samt som NC (strömlöst stängd) eller NO (strömlöst öppen). 24 V motorn till RA-ventiler kan även levereras i en NC/S-version med signalkontakt.

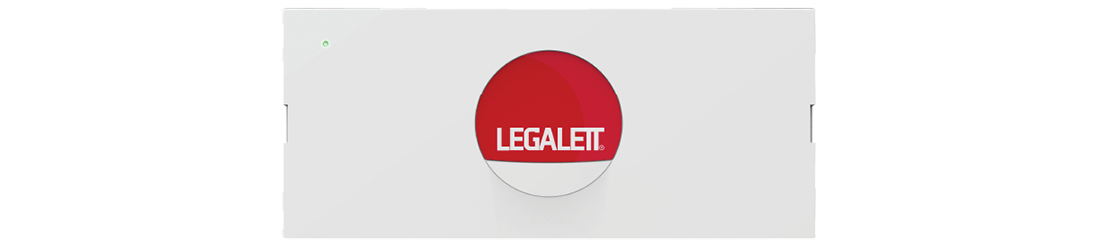

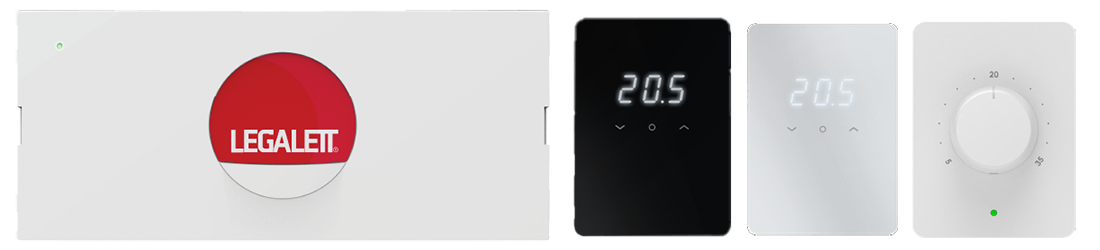

Trådlös anslutningsbox TL-KB

Art.nr: 11301

LEGALETT Hydrostyr är utformat för att styra vattenburen golvvärme. Systemet består av styrenheter, rumsenheter och valfria signalförstärkare. Stöd för styrning via telefonapplikation kan läggas till genom att ansluta Wi-Fi-dongel (säljs separat, Art. Nr: 11321) Styrenheten har Modbusgränssnitt via RS485-bus för byggnadsautomation.

Spänning: 230 V, 50/60Hz

Antal utgångar: 8

Max. Ställdon per utgång: 2st (samma styrning för ställdon)

Pump- och pannrelä: 5A

Relä för pump och brännare: Max. last 230 V AC (2 A)

Omgivningstemperatur: 0 till +40⁰C

Transporttemperatur: -30 till +70⁰C

Vikt: 870 g

Mått: 300 x 130 x 2245 mm

Datablad Hydrostyr manual

Hydrostyr TL-RE-A

Art.nr: 11311

Analog rumsenhet för att reglera temperatur i enskilda rum. Kan enkelt anpassas för offentlig lokal genom att byta ut vredet mot medföljande lock.

Möjlig anslutning av golvgivare.

Spänning: CR2450 batteri (Medföljer)

Vikt: 74 g

Mått: 113 x 85 x 21 mm

Datablad Hydrostyr manual

Art.nr: 11312 - Hydrostyr TL-RE-V

Art.nr: 11313 - Hydrostyr TL-RE-S

Digital rumsenhet för att reglera temperatur i enskilda rum. Finns i vit (Art.nr: 11312) eller svart (Art.nr: 11313

Möjlig anslutning av golvgivare.

Spänning: Två AAA-batterier (Medföljer)

Vikt: 110 g

Mått: 115 x 86 x 17 mm

Datablad Hydrostyr manual

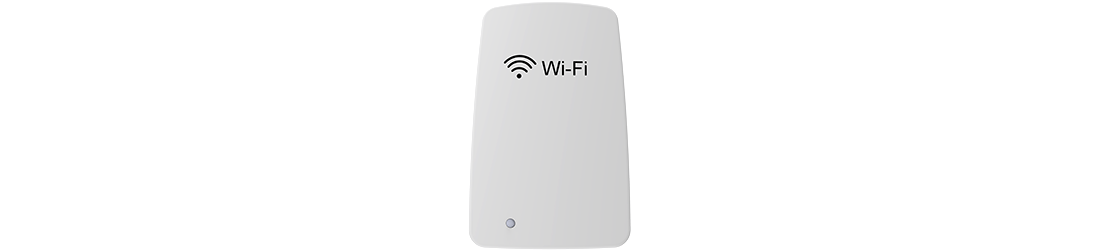

Hydrostyr Wi-Fi

Art.nr: 11321

Wi-Fi dongle för styrning via telefonapplikation.

Hydrostyr TL-RP

Art.nr: 11322

Repeater kan användas för att förstärka signal mellan styrenheter och rumsenheter om förbindelsen är svag.

Ansluts till vägguttag.

Termoställdon TWA-A

Art. nr: 11081 - Termoställdon TWA-A NC 230V

TWA är en liten motor som kan användas tillsammans med elektriska on/off regleringar för styrning av olika typer av ventiler och fördelare till golvvärme.

TWA har en indikator som visar om ventilen är i öppet eller stängt läge. TWA kan användas tillsammans med Danfoss ventiler RA, RAVL, RAV och RTD samt golvvärmefördelare FHD.

TWA finns även för ventiler med anslutning M30 x 1,5 från TA Hydronic, Heimeier, MNG och Oventrop.

TWA finns i versioner med 24 V AC/DC eller 230 V AC matningsspänning samt som NC (strömlöst stängd) eller NO (strömlöst öppen). 24 V motorn till RA-ventiler kan även levereras i en NC/S-version med signalkontakt.

Datablad Hydrostyr manual

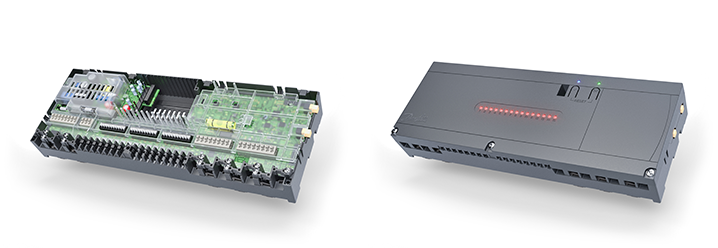

Danfoss Icon2™ Main Controller

Art.nr: 11200

Danfoss Icon2™ Main Controller används för golvvärme och kylsystem för styrning av enskilda rum. Det kan konfigureras som ett kopplat eller trådlöst system eller vid behov som en kombination av systemtyper. Systemets mittpunkt är Danfoss Icon2™ Main Controller som används för att konfigurera och koppla samman systemets delar. Det är enkelt att installera och konfigurera Danfoss Icon2™ Main Controller tack vare den fördefinierade applikationen och den intuitiva appen för idrifttagning.

Systemet erbjuder följande funktioner:

(för vissa krävs Advanced-versionen)

Datablad Icon2™ Main Controller

Icon2™ / 24V RT (tråddragen)

Art.nr: 11208 & 11209

Danfoss Icon2™ Tack vare den minimalistiska designen kombineras termostaten Danfoss Icon2™ / 24V RT harmoniskt i alla interiörer och är nästan osynlig när displayen inte är aktiv. Termoregulator är ansluten direkt till kraftledningen, vilket förenklar installationen. Termostaten Icon2™ / 24V RT är kompatibel med både Icon™ 24V Master Controller och Icon2™ Main Controller. Observera att FW-uppdateringsfunktionen endast är tillgänglig i kombination med Icon2™ Main Controller.

Funktionsegenskaper för termostater Danfoss Icon2™ / 24V RT:

• Touch-gränssnitt .
• Golvgivare (tillbehör).
• UV-beständig plast för att minska gulnande.
• Temperaturbegränsning (4⁰C till 35⁰C).
• Möjlighet att stänga av kylning för ett visst rum.
• Möjlighet att styra två olika värmeanordningar (till exempel radiatorer och golvvärme i samma rum).

Finns som både inbyggd & utanpåliggande:

• Rumtermostat Danfoss Icon2™ / 24V RT, touch, inbyggd, 80 x 80 mm.
• Rumtermostat Danfoss Icon2™ / 24V RT, touch, trim, 86 x 86 mm.

Datablad Icon2™ / 24V RT

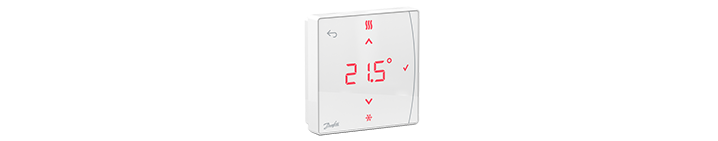

Icon2™ Trådlös termostat

Art.nr: 11210

Danfoss Icon2™ är en serie trådlösa termostater som ger dig friheten att placera termostaten utan att behöva bry dig om kablar i väggen. Termostatens minimalistiska design med en tjocklek på bara 16 mm gör att den smälter in på ett elegant sätt. Icon2™ RT är Zigbee 3.0-certifierad och kan integreras med kompatibla lösningar.

De trådlösa termostaterna Danfoss Icon2™ erbjuder följande funktioner:

• Användargränssnitt med pekskärm.
• Infraröd golvgivare (endast på IR-version).
• UV-beständig plast för att minska gulnande.
• Temperaturbegränsning (mellan 5⁰C och 35⁰C).
• Möjlighet att stänga av kylning för ett visst rum.
• Möjlighet att styra två olika värmeanordningar (till exempel radiatorer och golvvärme i samma rum).
• rH-mätning.
• Kompatibel med Danfoss Ally™ elektroniska radiatortermostater.

Datablad Icon2™ Trådlös termostat

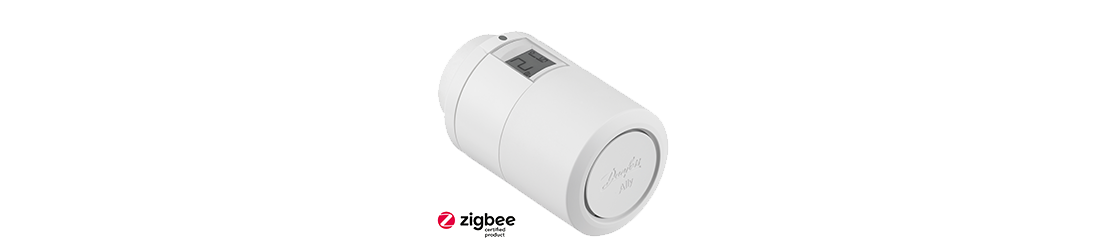

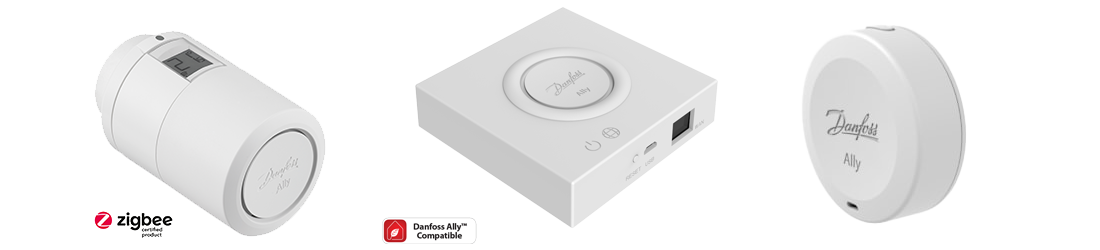

Ally™ Radiatortermostat

Art.nr: 11213

Danfoss Ally™ Radiatortermostat är en uppkopplad radiatortermostat för bostäder. Danfoss Ally™ radiatortermostat är batteridriven, kompakt och lättanvänd med en handratt och en enda knapp. Danfoss Ally™ radiatortermostat är en Zigbee certifierad product, kompatibel med Danfoss Ally Gateway™ och med tredje parts certifierade system som använder Zigbee teknologi. Danfoss Ally™ radiatortermostat är lätt att installera, på endast 30 sekunder! Adaptrar finns tillgängliga för Danfoss radiatorventiler och radiatorventiler från de flesta fabrikaten på marknaden.

Funktioner:

Datablad Ally™ Radiatortermostat

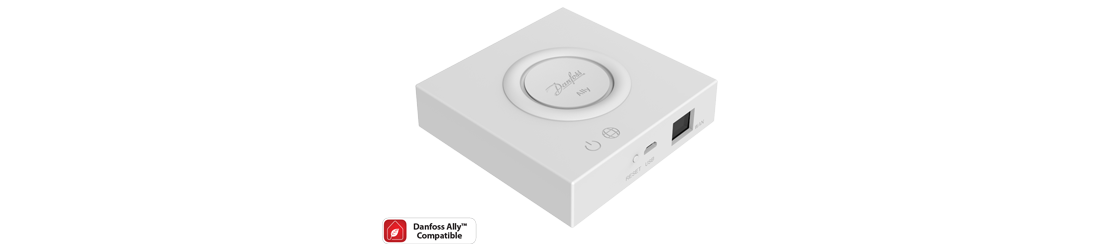

Ally™ Gateway

Art.nr: 11214

Danfoss Ally™ Gateway är ett programmerbart trådlöst styrsystem som ansluter alla Danfoss Ally™ enheter till internet och intelligent styr din uppvärmning via en gratis app som kan laddas ner från Google Play och App Store

Strömförsörjningen och LAN-kabeln för internetanslutning ingår.

Funktioner:

• Styr det dagliga uppvärmningsschemat för varje rum, möjliggör snabba och enkla justeringar.
• Förvärmningsfunktionen används för att säkerställa att du har rätt temperatur när du vill ha den. När förvärmningsfunktionen är “På” betyder det att den går upp till nästa schemalagda hemmaläge.
• Danfoss Ally™ Gatewayprogramvara uppdateras automatiskt via internet.

Antalet för varje typ av enhet för ett system får inte överstiga:

• Danfoss Ally™ Gateway 1 enhet.
• Danfoss Ally™ Radiator Thermostat 32 enheter.
• Danfoss Icon™ Master Controller 3 enheter.
• Danfoss Zigbee Repeater >10 enheter.

Datablad Ally™ Gateway

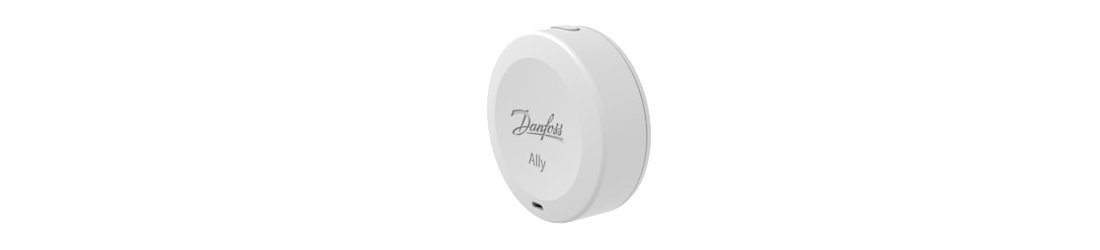

Ally™ Rumsgivare

Art.nr: 11215

Danfoss Ally™ Rumsgivare är en elektronisk sensor för mätning av rumstemperatur och fuktighet inomhus. Rumsgivaren är en del av Danfoss Ally™ -systemet, som används för trådlös koppling och styrning av värmesystem i bostads- och kommersiella byggnader. Danfoss Ally™ rumsensor har en inbyggd temperatur- och fuktsensor, som mäter omgivningstemperatur och fuktighet. Den låter dig öka inomhuskomforten och kontrollera uppvärmningen i rummet. Danfoss Ally™ rumsensor är en zigbee-certifierad produkt, kompatibel med Danfoss Ally™ Gateway och med tredje parts certifierade system med zigbee-teknik. Det är en batteridriven enhet, kompakt, lätt att installera och ett idealiskt för täckta radiatorer som en extern temperaturmätningslösning.

Datablad Ally™ Rumsgivare
